Pengenalan Produk
Komponen Dasar
Rakitan sinkronisasi kecepatan 5/6 terutama terdiri dari cincin sinkronisasi (cincin pengunci), selongsong pengikat, hub spline, penggeser, dan komponen pegas. Fungsi intinya adalah untuk mencapai kecepatan sinkron dari poros masukan/keluaran melalui permukaan gesekan, menghindari guncangan perpindahan.
Cincin Sinkronisasi:Biasanya terbuat dari bahan perunggu, dengan permukaan berbentuk kerucut bagian dalam yang dirancang dengan-alur spiral berulir halus untuk memecahkan lapisan oli dan meningkatkan koefisien gesekan.
Lengan Pertunangan:Ujung gigi memiliki sudut penguncian, yang sesuai dengan talang cincin sinkronisasi untuk memastikan bahwa ujung gigi tidak dapat diaktifkan sebelum sinkronisasi.
Proses kerja
Saat memindahkan gigi, gaya aksial menggerakkan selongsong kopling untuk bergerak, dan penggeser menekan cincin sinkron dan permukaan kerucut roda gigi secara bersamaan. Torsi gesekan yang dihasilkan oleh perbedaan kecepatan menyebabkan roda gigi melakukan sinkronisasi dengan cepat. Setelah sinkronisasi selesai, torsi cincin pemindah mendorong cincin pengunci untuk berputar, melepaskan kunci dan memungkinkan selongsong kopling menyatu dengan mulus dengan cincin roda gigi.
Parameter Produk (spesifikasi)
|

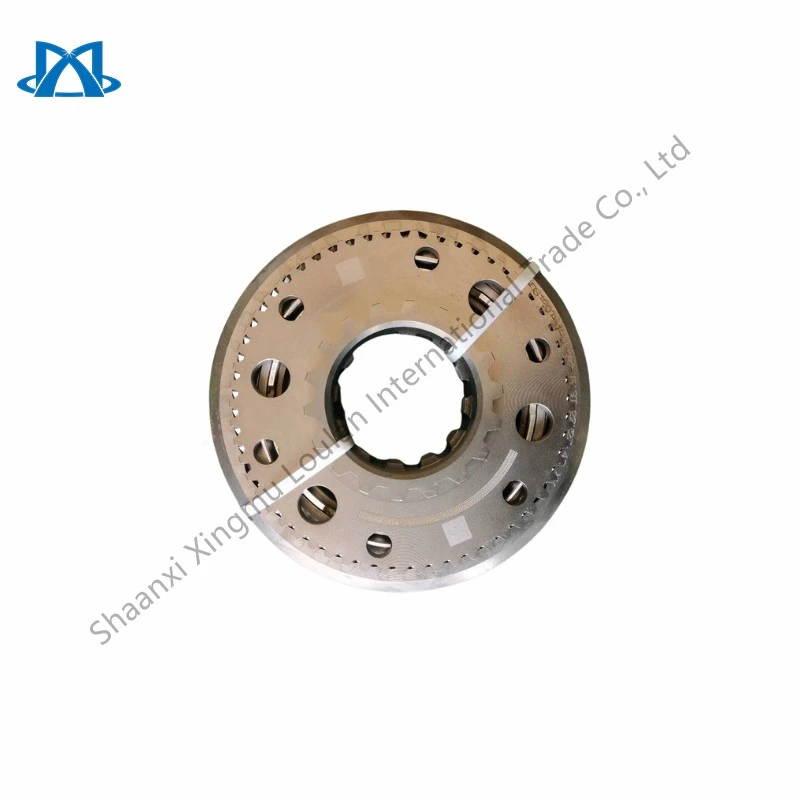

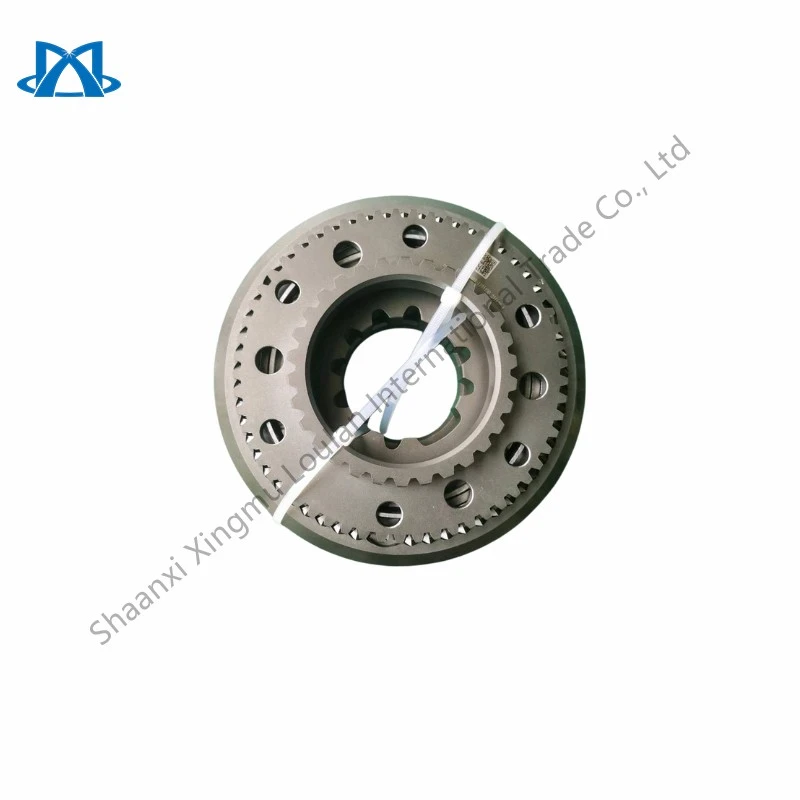

Nama Produk |
Rakitan Sinkronisasi Gigi ke-5 & ke-6 |
Bagian No |
12JSDX240T-1701190 |
|
Bahan |
Baja |
Kemasan |
Karton / Kotak Kayu / Netral |
|
Aplikasi |
Truk{0}}tugas berat/Truk pembuangan teknik |
Ukuran Paket |
19CM*18CM*9CM |
|
Berat bersih |
4.1Kg |
Berat kotor |
4.45Kg |
|
Model Kendaraan yang kompatibel |
X5000, X6000 X3000 |
MOQ |
3 buah |
|
Waktu pengiriman |
15-30 hari |
Jaminan |
12 bulan |
Fitur Produk Dan Aplikasi
Fitur Produk
Klasifikasi desain permukaan gesekan
Struktur permukaan kerucut tunggal:Umumnya ditemukan pada sinkronisasi kecepatan 5/6-, ia memiliki struktur kompak dan cocok untuk gigi kecepatan tinggi (dengan persyaratan pengangkutan torsi lebih rendah)
Peningkatan permukaan kerucut ganda/tiga:Beberapa-model kelas atas (seperti kendaraan komersial) mengadopsi desain permukaan multi-kerucut, sehingga meningkatkan area gesekan dan meningkatkan kapasitas sinkronisasi (seperti gigi tinggi kotak sekunder transmisi Daotong Gear DC9J150T menggunakan cincin sinkronisasi serat karbon)
Gesekan rendah dan kehalusan tinggi
Mekanisme perpindahan gigi dengan bantalan linier menghasilkan pengurangan gaya pengoperasian sebesar 25% dan memperpendek langkah perpindahan gigi (seperti mekanisme "poros putar - pelat tarik" pada transmisi ZF S6-90)
Sinkronisasi resin atau serat karbon:mengurangi keausan dan memperpanjang umur (seperti sinkronisasi resin yang digunakan pada roda gigi Datong)8.
Peningkatan keandalan
Sistem pelumasan wajib:Beberapa desain (seperti DC9J150T) mendinginkan sinkronisasi dan bantalan melalui sirkuit oli, sehingga mengurangi risiko kegagalan termal.
Penguatan roda gigi shot peening:Busur melingkar penuh pada akar gigi + proses shot peening yang kuat, meningkatkan kekuatan lelah (transmisi Qijiang 5S-150GP)
Aplikasi
Kendaraan angkutan jalan raya/bus cincin kunci permukaan kerucut tunggal tipe 800 - 1200 N·m Faserte 6J82T;
Sinkronisasi resin permukaan kerucut ganda truk tugas berat/kendaraan pertambangan 1500 N·m Qijiang 5S-150GP;
Cincin sinkronisasi serat karbon kendaraan komersial dengan keandalan tinggi 1000 - 1200 N·m Datong DC9J150T.
Detail Produksi
Fabrikasi Cincin Sinkronisasi:
Pengecoran/Penempaan: ** Pengecoran gravitasi cincin kuningan-; komposit sinter ditekan pada 600-800 MPa.
Pemesinan: CNC-permukaan berbentuk kerucut (Ra Kurang dari atau sama dengan 0,4 μm) dengan **alur oli heliks** (terukir laser-).
Perlakuan Panas: Larutan anil (kuningan) atau impregnasi resin (sinter).
Produksi Hub/Selongsong:
Broaching: Alur pasak dipotong sesuai akurasi AGMA Kelas 9. Penggilingan Permukaan kerucut digiling hingga runout ±0,005mm.
Rekayasa Permukaan:
Lapisan molibdenum5-10 μm) pada kerucut sinkronisasi untuk mengurangi waktu pembobolan.
|
Parameter |
Spesifikasi |
Metode Pengukuran |
|
Sudut Kerucut |
7 derajat ± 0,1 derajat |
Komparator optik |
|
Selongsong-Izin Hub |
0,05–0,15 mm |
Set pengukur pin |
|
Pramuat Musim Semi |
50–70 N (per penyangga) |
Sel beban digital |
|
Tinggi Kunci Penopang |
keseragaman ±0,03 mm |
Mikrometer laser |
Komponen-Tes Tingkat:
- Pemetaan Kekerasan:Verifikasi-kekerasan mikro pada permukaan berbentuk kerucut (HV 0,3).
- Metalografi:Analisis struktur butir per ASTM E112.
Sub-Tes Perakitan:
- Uji Gaya Pergeseran:Upaya perpindahan gigi 30–60 N diukur melalui aktuator servo.
- Uji Torsi Tarik:Resistansi rotasi kurang dari atau sama dengan 1,5 N·m pada 100 RPM.
Validasi Daya Tahan:
- Uji Pergeseran Siklik:Mensimulasikan 500.000 keterlibatan gigi (sesuai ISO 14229):
- Suhu:-40 derajat hingga 140 derajat
- Kecepatan perpindahan:0,5–1,2 detik per keterlibatan
- Minyak:SAE 75W-90 GL-4
Uji-Inersia Tinggi:10.000 perpindahan gigi pada torsi maksimal mesin 90%.
Kesesuaian:Dirancang untuk gearbox seri Shacman FAST 9JS/12JS/16JS.
Kapasitas Torsi:1.600–2.500 N·m (tergantung model).
Pergeseran Hidup:Lebih dari atau sama dengan 800.000 km (divalidasi dalam siklus tugas penambangan/pengangkutan).
Koefisien Gesekan:0,08–0,12 (dioptimalkan untuk retensi lapisan minyak).
Inspeksi Dimensi 100%:CMM untuk fitur-fitur penting (misalnya, kerucut lancip, simetri alur pasak).
Pemeriksaan Integritas Permukaan:Interferometri cahaya putih untuk kedalaman alur/retensi oli.
Ketertelusuran:Kode QR-yang diukir dengan laser pada hub/cincin untuk pelacakan siklus hidup penuh.
Pertanyaan Umum
T: Bisakah Anda mengerjakan Rakitan Sinkronisasi Gigi ke-5 & ke-6 yang disesuaikan?
A: Ya, kami dapat mengerjakannya berdasarkan permintaan khusus Anda.
Q. Apa syarat pengepakan Anda?
A: Umumnya, kami mengemas barang kami dalam kotak netral dan karton coklat. Jika Anda memiliki paten yang terdaftar secara sah, kami dapat mengemas barang dalam kotak bermerek Anda setelah mendapatkan surat kuasa Anda.
T. Apa ketentuan pembayaran Anda?
A: T/T 30% sebagai deposit, dan 70% sebelum pengiriman. Kami akan menunjukkan kepada Anda foto produk dan paket sebelum Anda membayar saldo.
Q. Apa ketentuan pengiriman Anda?
J: EXW, FOB, CFR, CIF, DDU.
T: Bagaimana dengan waktu pengiriman Anda?
A: Umumnya, dibutuhkan waktu 15 hingga 30 hari setelah menerima pembayaran di muka Anda. Waktu pengiriman spesifik tergantung pada item dan jumlah pesanan Anda.
T: Dapatkah Anda memproduksi sesuai dengan sampel?
A: Ya, kami dapat memproduksi dengan sampel atau gambar teknis Anda. Kita bisa membuat cetakan dan perlengkapannya.
T: Apakah Anda menguji semua barang Anda sebelum dikirim?
A: Ya, kami memiliki tes 100% sebelum pengiriman
T: Bagaimana cara membuat bisnis kita-berhubungan jangka panjang dan baik?
Kami menjaga kualitas yang baik dan harga yang kompetitif untuk memastikan pelanggan kami mendapat manfaat;
Kami menghormati setiap pelanggan sebagai teman kami dan kami dengan tulus berbisnis dan berteman dengan mereka, dari mana pun mereka berasal.
